10kV柱上真空断路器(共箱式)

概述

OCB1系列一二次融合柱上真空断路器为我司自行设计、研发的户外成套开关设备，主要用于开断，关合电力系统中的负荷电流，过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于城市和农村电网及频繁操作的场所。本产品为采用真空灭弧，SF6气体作为绝缘介质的三相共箱式断路器，适用于交流50Hz，额定电压为12kV的三相电力系统。配套一二次融合馈线终端FTU实现10kV配电线路分段、分界、联络、控制和保护。可通过GPRS、以太网、光纤等通讯方式与运维主站建立连接，实现电网智能化运维，提升配电设备运行和维护的质量与效率，服务配电网建设和改造计划。

执行标准

GB/T 1984 高压交流断路器

GB/T 1985 高压交流隔离开关和接地开关

GB/T 11022 高压开关设备和控制设备标准的共用技术要求

DL/T 402 高压交流断路器订货技术条件

DL/T 403 12kV～40.5kV高压真空断路器订货技术条件

DL/T 593 高压开关设备的共用技术要求

DL/T 615 交流高压断路器参数选用导则

使用条件

安装地点：户外

环境温度：上限+70℃，下限-40℃，日平均温度不超过+35℃；

海拔：不超过3000米

风压：不超过700Pa（相当于风速35m/s）；

空气污秽等级：Ⅳ级；

地震烈度：不超过8度；

安装场所：无易燃、爆炸危险、化学腐蚀或剧烈震动的场所。

※凡超出上述要求范围之特殊条件，用户可与我司协商确定

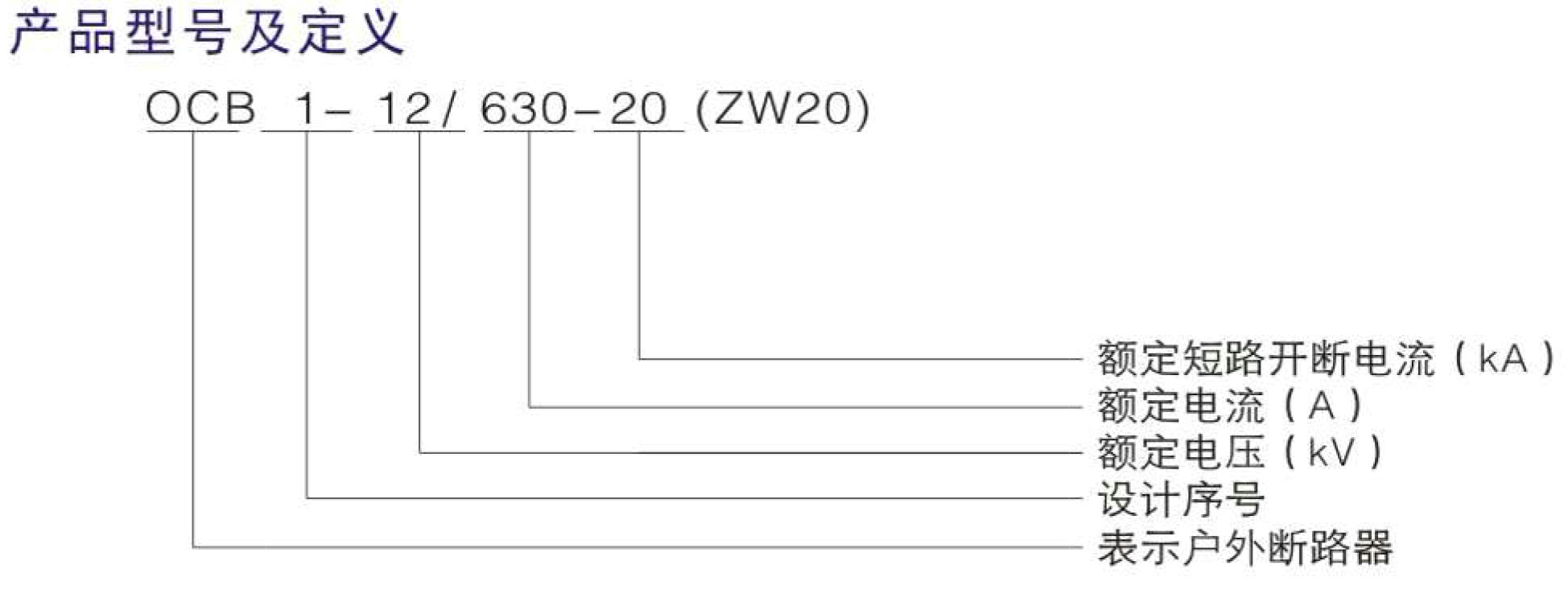

产品型号及定义

主要技术参数

序号	参数名称		单位	参数值
1	额定电压		kV	12
2	额定电流		A	630
3	额定短路开断电流		kA	20
4	温升试验电流		-	1.1Ir
5	额定工频1min 耐受电压	相对地/相间	kV	42
6	额定工频1min 耐受电压	断口间	kV	48
7	额定雷电冲击耐受电压（1.2∕50ms）峰值	相对地/相间	kV	75
8	额定雷电冲击耐受电压（1.2∕50ms）峰值	断口间	kV	85
9	局部放电（1.1Ur）		pC	≤20
10	额定短时耐受电流及持续时间		kA/s	20/4
11	额定峰值耐受电流		kA	50
12	额定短路开断电流		kA	20
13	额定短路关合电流		kA	50
14	主回路电阻		μΩ	≤80μΩ
15	机械稳定性		次	≥10000
16	外绝缘最小爬电距离		mm	372
17	额定短路开断电流开断次数		次	≥30次
18	触头开距		mm	8.0-10.0
19	触头超行程		mm	2.5-4.0
20	触头合闸弹跳时间		ms	≤2
21	分、合闸不同期		ms	≤2
22	分闸速度		m/s	1.1±0.2
23	合闸速度		m/s	0.6±0.2
24	分闸时间		ms	18-45
25	合闸时间		ms	25-60
26	额定操作电压		V	DC24V (DC48V,110V,220V;AC220V可选）
27	外壳防护等级		-	IP67
