DGS-XGW1-12型预装式金属封闭环网箱是将12kV开关柜、电源PT柜、自动化站所终端DTU、通信控制终端、UPS电源等安装调试后装入一个可移动、密封、防潮的不锈钢箱体内，适用于配电自动化的、既紧凑又可扩充的配电设备，具有无油化、多组合、免维护、模块化、耐腐蚀、可靠性高、环境适应能力强等优点。进出线回路根据用户要求可同时满足手动、电动操作，断路器回路通过智能化控制器及其它相关设备，实现不同程度的控制、测量和保护功能。设备组合灵活，用户可根据不同的投资阶段分期配置可选器件，升级能力强且节省投资。广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电场景中。

执行标准

GB/T3804    3.6kV~40.5kV高压交流负荷开关

GB/T1984    高压交流断路器

GB/T1985    高压交流隔离开关和接地开关

GB/T3906    3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T11022   高压开关设备和控制设备标准的共用技术要求

GB/T4208    外壳防护等级 (IP代码)

DL/T404     3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T311.1   绝缘配合第一部分:定义、原则和规则

使用条件
周围空气温度：-40℃～+60℃；
海拔高度：不超过1000m；（超过1000m由用户与制造厂协商确定)
湿度：
相对湿度: 日相对湿度平均值不超过95%，月相对湿度平均值不超过90%；
地震烈度：不超过8度；
周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。
当开关柜使用条件超出以上规定，由用户与制造厂协商确定。

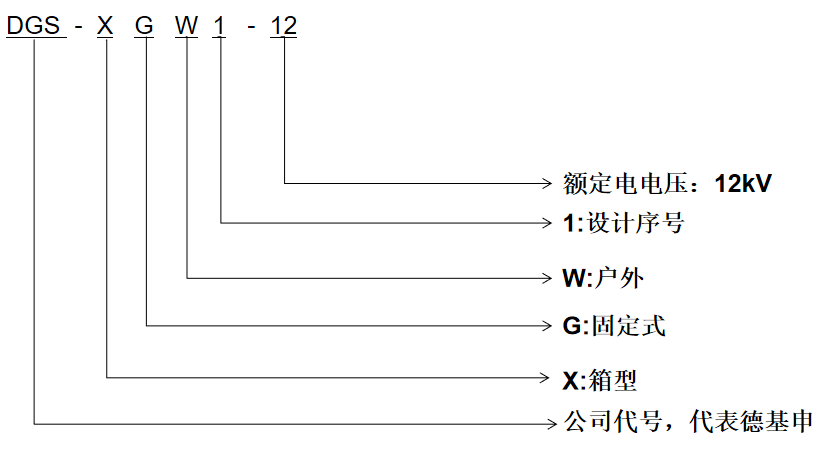

产品型号及定义

主要技术参数

序号	名称		单位	数值
1	额定电压		kV	12
2	额定电流		A	630
3	额定频率		Hz	50
4	额定短时工频耐受电压	相间、相对地	kV	42
		断口及隔离开关断口		48
5	额定雷电冲击耐受电压	相间、相对地	kV	95
		断口及隔离开关断口		110
6	额定短时耐受电流		kA	20
7	额定短时耐受时间		s	4
8	额定峰值耐受电流		kA	50
9	额定短路关合电流（峰值）		kA	50

产品技术特点

●箱体采用密封、防潮、防锈的材料组装而成，具有很高的机械强度和极强的防腐蚀能力，表面无紧固件可供拆卸，防盗性能好，具有IP43的防护等级，防雨性能强；

●箱体顶盖设计为空气夹层式双层结构，外层具有排水倾角，并设有通风口;进风口设在箱体底部及侧面，并设有可拆卸的防尘过滤网;箱体内部形成自下而上的空气对流，使箱体具有良好的隔热与通风效果；

●箱体有电缆进线口的密封式地板，防止电缆沟内的潮气进入;门与箱体接触处均有密封条密封，开启后具有防风装置，便于操作时使门固定，门锁具有防雨结构设计。

●箱体内开关设备于出厂前已安装及检测妥当，运输到现场后只需将箱体吊装到所需位置，安装简单，占地面积小。

●电气设备采用进口或国产优质产品;开关气室背面装有防爆阀，当内部电弧压力太大时，气体通过防爆阀排出，确保操作人员、电缆及其他设备的安全;

●模块化设计，可自由组合，进出线方便、灵活配置 DTU，实现智能化控制。
